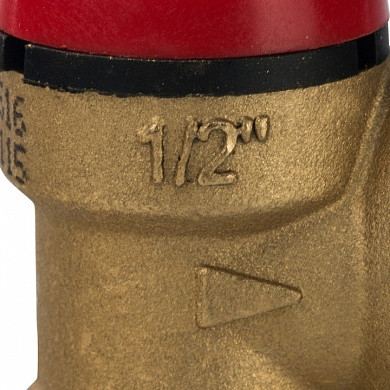

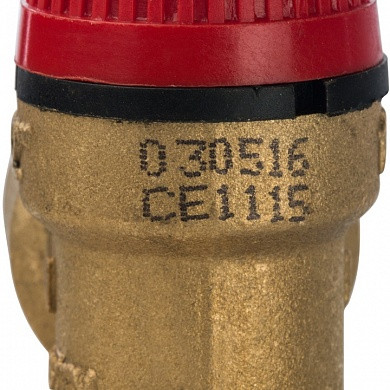

Клапан предохранительный STOUT 15 x 1/2" SVS-0001-001515

Предохранительные мембранные клапаны STOUT SVS-0001 предназначены для защиты систем отопления от превышения максимально допустимого рабочего давления.

Предохранительные клапаны настроены и протестированы в заводских условиях на сброс сверхдопустимого давления в трубопроводной сети или оборудовании системы. Давление настройки указано на защитной крышке клапана. Для защиты от перенастройки защитная крышка запрессована.

Клапаны нормально закрытые. Клапан открывается под воздействием давления регулируемой среды на его золотник. В закрытом положении давление сброса, на которое настроен клапан, сбалансировано усилием его рабочей пружины. Когда давление среды превышает давление настройки, золотник клапана приподнимается, сжимая пружину, и часть рабочей среды сбрасывается наружу. Когда давление среды падает, пружина вновь закрывает клапан.

Характеристики от производителя

Номинальный диаметр входного патрубка DN,мм: 15
Номинальное давление PN, Бар: 10

Макс. температура рабочей среды Тмакс, С: +110
Фиксированная настройка сбросного давления, Бар: 1,5

Исполнение: Угловой

Комплектация: С красным поворотным колпачком

Регулируемая среда: Вода или водный раствор гликолей (до 50%)

Номинальное давление PN, бар: 10

Площадь проходного сечения, см²: 1,43

Условная пропускная способность Kvs, м³/ч: 0,57 (полностью открытого клапана)

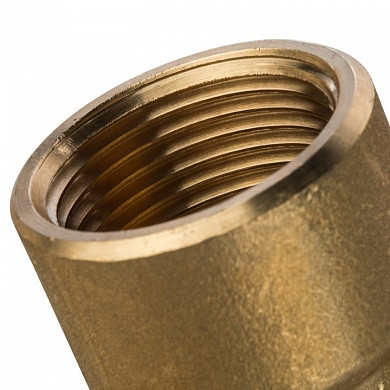

Размеры резьбы входного патрубка Rp, дюйм: 1/2” (ВН) (EN 10226-1)

Размеры резьбы сбросного патрубка Rp₁, дюйм: 3/4” (ВН) (EN 10226-1)

Температура транспортировки и хранения, С: от -30 до +50

Масса, кг: 0,125
Гарантия производителя, лет: 1

Средний срок службы, лет: 10
