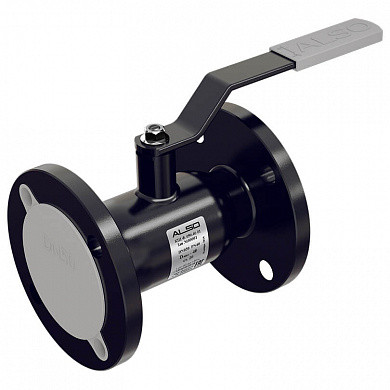

Стальные запорные шаровые краны ALSO с цельносварным корпусом предназначены для монтажа на трубопроводах, в качестве запорного устройства, транспортирующих теплосетевую воду, в соответствии с требованиями ПТЭ «Требования к качеству сетевой воды», неагрессивный природный газ, СУГ, нефтепродукты и другие жидкие и газообразные среды, по отношению к которым материалы крана коррозионно-стойки.
Кран шаровой ALSO соответствует ТУ 3742-001-91358894-2010 и техническим требованиям комплекта конструкторской документации.
Сварные соединения выполнены по ГОСТ 23518-79, ГОСТ 16037-80, ГОСТ 14771-76, в соответствии с СТ ЦКБА 025-2006
№ п/п
|
Деталь
|
Материал
|
1.
|
Ручка
|
Ст.3
|
2.
|
Гайка
|
оцинкованная сталь
|
3.
|
Кольцо уплотнительное
|
Фторсилоксан
|
4.
|
Кольцо
|
Ф4К20 (PTFE +20% С)
|
5.
|
Шток
|
Ст.20Х13 (AISI 420)
|
6.
|
Пружина
|
Ст.65Г или Ст.60С2А
|
7.
|
Кольцо опорное
|
Ст. 08ПС
|
8.
|
Уплотнитель седла
|
Фторсилоксан
|
9.
|
Седло
|
Ф4К20 (PTFE +20% С)
|
10.
|
Шар:
|
|
|
DN 15-32
|
Ст. 20Х13 (AISI 420)
|
|
DN 40,65
|
Ст.08Х18Н10 (AISI 304)
|
|
DN 50, 80–300
|
Ст. 08Х13 (AISI 409)
|
|
DN 350–600
|
Ст. 12Х18Н10Т (AISI 321)
|
11.
|
Горловина
|
Ст.20
|
12.
|
Корпус
|
Ст.20
|
13.
|
Патрубок
|
Ст.20
|
Каждый шаровой кран ALSO проходит испытание на прочность и плотность водой согласно ГОСТ 21345–2005 и испытания на герметичность воздухом РПР = 6 кгс / см2.
Время испытания на каждый диаметр согласно ГОСТ 21345–2005.
Состав поставки:
- Кран шаровой ALSO - 1 шт.
- Паспорт с заводским номером - 1 шт.
